Autokláv pro testování těsnosti: Jak zjistit a opravit selhání těsnění

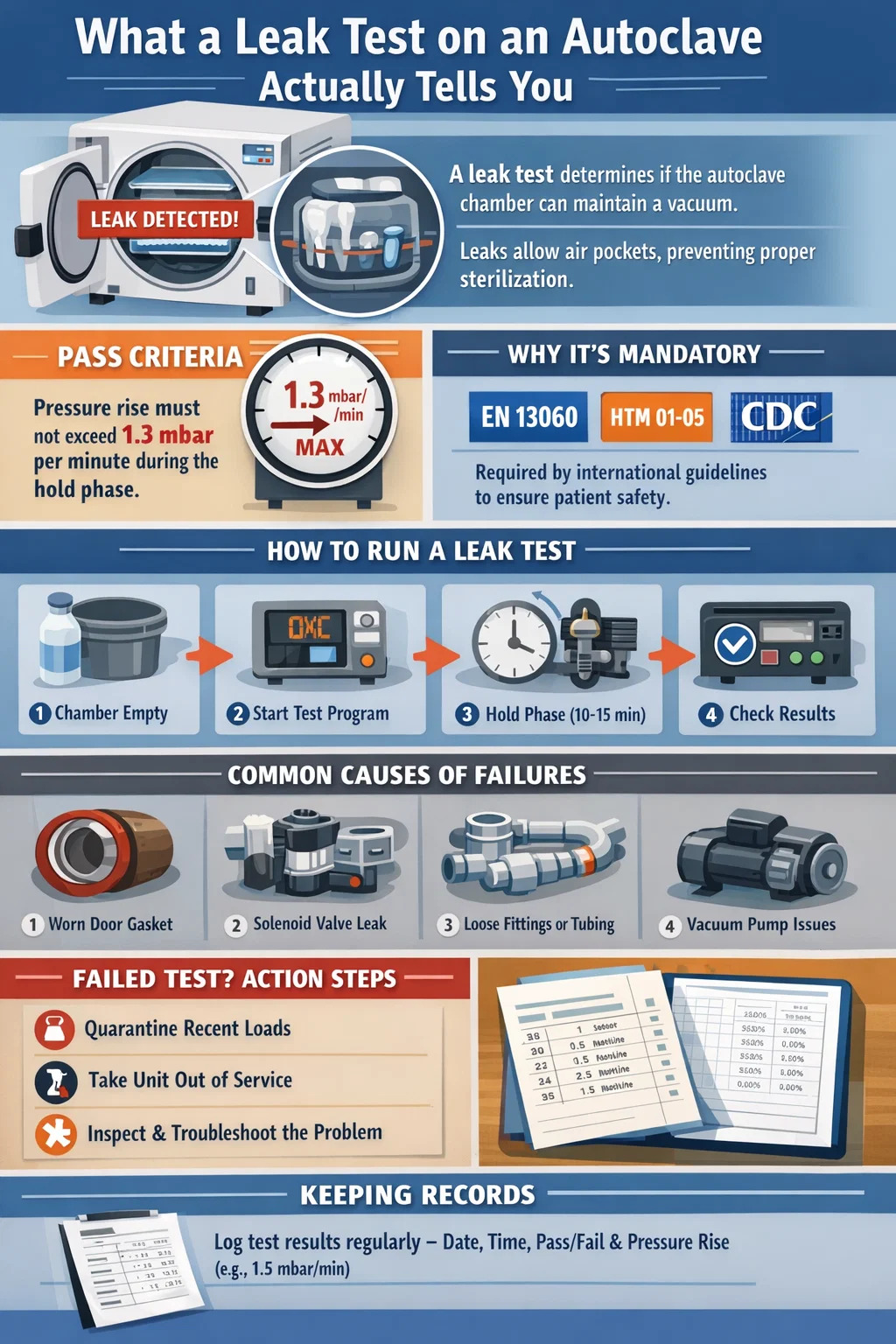

Co vám vlastně řekne test těsnosti v autoklávu

Test těsnosti v autoklávu – nazývaný také test těsnosti vakua nebo test těsnosti vzduchu – měří, jak dobře komora udržuje vakuum před zahájením sterilizačního cyklu. Pokud komora nemůže udržet podtlak v přijatelném prahu, do systému vstupuje vzduch. Vzduchové kapsy zabraňují rovnoměrnému pronikání páry k povrchům nástrojů, což přímo snižuje účinnost sterilizace. V dentálním autoklávu nejde o menší kalibrační problém; jde o bezpečnost pacientů.

Srovnávací test pro většinu z nich zubní autokláv u modelů je zvýšení tlaku o maximálně 1,3 mbar (0,13 kPa) za minutu během fáze pozastavení zkoušky těsnosti. Někteří výrobci stanovují přísnější limit 1,0 mbar za minutu. Jakýkoli údaj nad prahovou hodnotou uvedenou výrobcem znamená, že cyklus by neměl pokračovat, dokud není identifikován a opraven zdroj úniku.

Pochopení tohoto testu – jak jej správně spustit, jak číst výsledky a co dělat, když selže – je jednou z nejpraktičtějších dovedností pro každého, kdo je zodpovědný za regeneraci nástrojů v zubní ordinaci.

Proč je testování těsnosti povinné, nikoli volitelné

Regulační orgány a organizace pro profesionální standardy v mnoha zemích vyžadují pravidelné testování těsnosti jako součást rutinního ověřování v autoklávu. Evropská norma EN 13060, která upravuje malé parní sterilizátory, včetně těch, které se používají v zubních zařízeních, konkrétně vyžaduje zkoušku těsnosti vakua jako součást kvalifikačního a rutinního zkušebního protokolu. Pokyny HTM 01-05 ve Spojeném království to podobně nařizují. Ve Spojených státech zdůrazňují směrnice CDC pro kontrolu infekcí v zařízeních zubní péče dodržování pokynů výrobce pro testování sterilizátorů, které obecně zahrnují testy těsnosti.

Kromě souladu existuje přímý mechanický důvod. Cykly dentálních autoklávů před vakuem fungují tak, že před vstřikováním páry vytáhnou sérii vakuových pulzů k odstranění vzduchu. Pokud komora netěsní, zbytkový vzduch tvoří izolační kapsy kolem nástrojů. Teplota páry na povrchu přístroje se může na snímači odečítat správně, ale skutečná kontaktní teplota v těchto vzduchových kapsách může být o 5 °C až 15 °C nižší, než je hodnota snímače komory , což stačí k tomu, aby biologické ukazatele zůstaly nezpochybněny a patogeny byly životaschopné.

Autoklávy s gravitačním posunem jsou méně citlivé na úniky vzduchu během samotné sterilizační fáze, ale netěsnosti stále ovlivňují výkon sušení a mohou kontaminovat náplň během fáze chlazení nasáváním nefiltrovaného vzduchu.

Jak provést test těsnosti v zubním autoklávu krok za krokem

Níže uvedený postup platí pro většinu dentálních autoklávů třídy B a třídy S, které zahrnují program automatizovaného testování těsnosti. Vždy odkazujte na konkrétní příručku pro vaši jednotku, protože hodnoty časování a tlaku se liší podle výrobce.

Příprava před zahájením

• Ujistěte se, že autokláv dosáhl provozní teploty. Provedení testu těsnosti na studené komoře poskytuje nepřesné údaje, protože dosud nedošlo k tepelné roztažnosti těsnění a těsnění.
• Komora musí být prázdná. Neprovádějte test těsnosti s nástroji nebo obalem uvnitř.
• Zkontrolujte, zda je nádrž na vodu naplněna na správnou úroveň destilovanou nebo deionizovanou vodou. Nízká hladina vody může způsobit předčasné přerušení testu.
• Otřete těsnění dvířek a dosedací plochu hadříkem nepouštějícím vlákna, abyste odstranili veškeré nečistoty, zbytky nebo úlomky nástrojů, které by mohly držet dvířka mírně otevřená.

Spuštění testu

1. Dvířka pevně zavřete a zajistěte podle postupu výrobce.
2. Přejděte do nabídky testovacích programů na ovládacím panelu. Na většině jednotek je to označeno jako „Test úniku“, „Test vakua“ nebo „Test detektoru vzduchu“.
3. Spusťte program. Autokláv začne vytvářet vakuum. Typická hloubka cílového vakua je mezi -0,85 bar a -0,95 bar (85–95% vakuum), v závislosti na modelu.
4. Jakmile je dosaženo cílového vakua, čerpadlo se zastaví. Začíná fáze zdržení — obvykle trvá 10 až 15 minut. Během této fáze jednotka sleduje, zda tlak uvnitř komory stoupá.
5. Na konci fáze pozastavení se jednotka odvzdušní na atmosférický tlak a zobrazí výsledek, zda vyhovuje nebo nevyhovuje, spolu s naměřenou rychlostí nárůstu tlaku u většiny moderních jednotek.

Záznam výsledků

Zaznamenejte datum, čas, výsledek (vyhověl/nevyhověl) a skutečnou hodnotu nárůstu tlaku, pokud je vaše jednotka zobrazuje. Mnoho zubních ordinací používá papírový deník nebo digitální tabulku. Některé autoklávy tisknou záznam cyklu automaticky. Uchovávejte záznamy po dobu minimálně dvou let nebo déle, pokud to vyžaduje váš místní regulační orgán. Tato dokumentace je revidována během inspekcí praxe a je nezbytným důkazem, pokud bude někdy vyšetřována chyba sterilizace.

Jak často byste měli provádět test těsnosti

Požadavky na frekvenci se liší podle normy a podle toho, jak intenzivně se autokláv používá, ale následující tabulka shrnuje společná doporučení napříč hlavními pokyny:

Pro velkoobjemové stomatologické ordinace zpracovávající více než 15 až 20 náplní za den je rozumným preventivním opatřením provedení testu těsnosti na začátku každé směny – spíše než jen jednou denně. Samotný test trvá u většiny jednotek méně než 20 minut a nespotřebovává sterilizovatelnou náplň.

Běžné příčiny neúspěšného testu těsnosti v dentálním autoklávu

Když dentální autokláv selže při testu těsnosti, je příčinou téměř vždy jedna z předvídatelných sad komponent. Vědět, kam se podívat jako první, ušetří významný diagnostický čas.

Degradace těsnění dveří

Těsnění dveří je jedinou nejčastější příčinou selhání testu těsnosti v dentálních autoklávech. Jedná se o silikonové nebo EPDM pryžové těsnění, které se při zavírání dveří stlačí a vytvoří vzduchotěsnou hranici mezi komorou a vnějším prostředím. Při opakovaném tepelném cyklování – roztahování pod teplem, smršťování během ochlazování – těsnění nakonec ztrácí svou schopnost udržet adekvátní utěsnění.

Většina výrobců doporučuje vyměnit těsnění dveří každých 12 měsíců nebo po přibližně 500 až 1000 cyklech , podle toho, co nastane dříve. V rušných praxích provozujících 20 cyklů denně lze této hranice 1000 cyklů dosáhnout za méně než 2 měsíce. Samotná vizuální kontrola je nedostačující – těsnění, které vypadá neporušené, stále nemůže těsnit ve vakuu. Známky, že těsnění dveří vyžaduje výměnu, zahrnují:

• Viditelné praskání, zploštění nebo ztvrdnutí pryže
• Bílé nebo šedé minerální usazeniny zapuštěné do povrchu těsnění
• Nerovnoměrné kompresní značky – indikují, že těsnění nesedí konzistentně po celém obvodu
• Pára unikající z okolí dveří během fáze sterilizace

Netěsnost elektromagnetického ventilu

Zubařské autoklávy používají solenoidové ventily k řízení průtoku páry, vody a vzduchu vnitřními okruhy. Solenoidový ventil, který se úplně nezavře – kvůli opotřebovanému sedlu, nečistotám usazeným v sedle nebo vadné cívce – umožní pomalé, ale měřitelné zvýšení tlaku během fáze udržování vakua. To může napodobovat vzhled netěsnosti dveří, ale nevyřeší se to po výměně těsnění.

Identifikace, který solenoid je viníkem, obvykle vyžaduje servisního technika s přístupem k tlakovému zkušebnímu zařízení a schématům zapojení. Pokud však váš autokláv nedávno prošel změnou kvality vody – například pokud praxe změnila zdroje vody nebo filtr nebyl vyměněn podle plánu – minerální kámen uvnitř solenoidových ventilů je vysoce pravděpodobnou příčinou.

Parní generátor a připojení potrubí

Spojení mezi parogenerátorem, komorou a vývěvou zahrnuje kompresní šroubení, O-kroužky a potrubí. U kteréhokoli z nich může dojít k pomalému úniku po vibracích z pravidelného používání, nesprávné opětovné montáži po údržbě nebo tepelnému namáhání v průběhu času. Tyto úniky jsou často přerušované, což znamená, že autokláv může v některých dnech projít testem těsnosti a v jiných selhat. K občasným selháním by se mělo přistupovat se stejnou naléhavostí jako ke stálým selháním a neměly by být připisovány chybě testu.

Opotřebení vakuové pumpy

I když samotné vakuové čerpadlo není typicky zdrojem úniku do komory, opotřebované čerpadlo, které se nemůže stáhnout do cílové hloubky vakua, způsobí, že test selže ještě před zahájením fáze zadržení. Pokud váš autokláv trvale dosahuje pouze -0,70 bar místo cílové -0,90 bar , výkon čerpadla je snížen. To může být způsobeno opotřebovanými lopatkami (u rotačních lamelových čerpadel), emulgovaným olejem nebo částečně ucpaným výfukem. Výkon čerpadla by měl být každoročně kontrolován v rámci preventivní údržby.

Chyby kalibrace tlakového snímače

Ve vzácných případech je selhání testu těsnosti falešně pozitivní způsobený nesprávně zkalibrovaným nebo driftujícím tlakovým snímačem. Pokud autokláv neprojde zkouškou těsnosti, ale po důkladné kontrole nelze najít žádnou fyzickou netěsnost a jednotka nebyla kalibrována v posledních 12 měsících, stojí za prozkoumání drift snímače. Tato diagnóza vyžaduje srovnání s kalibrovaným referenčním měřidlem a měla by být provedena kvalifikovaným servisním technikem.

Výměna těsnění dveří: Praktický návod

Protože výměna těsnění dveří je nejčastějším opravným opatřením po neúspěšné zkoušce těsnosti, proces si zaslouží podrobné zpracování. Níže uvedené kroky platí obecně pro většinu stolních dentálních autoklávů, i když přesný profil těsnění a způsob montáže se liší podle výrobce.

1. Získejte správné náhradní těsnění. Používejte pouze těsnění určené výrobcem autoklávu pro přesné číslo modelu. Nesprávný profil těsnění – dokonce i ten, který vypadá podobně – se nestlačí do správné hloubky a nedojde k utěsnění. Je třeba se vyhnout obecným těsněním, pokud je výrobce výslovně neschválí.
2. Nechte autokláv zcela vychladnout. Nikdy se nepokoušejte vyměnit těsnění na jednotce, která během posledních 30 minut provedla cyklus. Zbytkové teplo v přírubě komory může způsobit popáleniny a může zdeformovat nové těsnění během instalace.
3. Odstraňte staré těsnění. U většiny jednotek je těsnění uloženo v obrobené drážce kolem dveří nebo otvoru komory. Obvykle se dá odstranit ručně, počínaje rohem a loupat se po obvodu. U některých jednotek je držen pojistným kroužkem. K vypáčení těsnění nepoužívejte kovové nástroje, protože poškrábáním dosedací plochy vznikají únikové cesty, které nové těsnění nemůže překonat.
4. Důkladně vyčistěte drážku těsnění. K odstranění minerálních usazenin, silikonových zbytků a veškerého biologického materiálu z drážky použijte měkký hadřík navlhčený v isopropylalkoholu. Zkontrolujte drážku, zda není poškozená – důlková koroze nebo poškození způsobené obráběním v této fázi vyžaduje zavolání servisu spíše než jednoduchou výměnu těsnění.
5. Namontujte nové těsnění. Začněte v jednom bodě a rovnoměrně po celém obvodu nasaďte nové těsnění do drážky. Vyhněte se roztahování těsnění – pokud se musí výrazně natáhnout, aby pasovalo, má špatnou velikost. Ujistěte se, že těsnění leží naplocho bez zkroucení, přemostění nebo mezer v rozích.
6. Před testováním proveďte zahřívací cyklus. Nechte autokláv provést jeden nebo dva zahřívací cykly (nebo použijte vestavěný zahřívací program, pokud je k dispozici). To umožňuje, aby se nové těsnění stlačilo a správně usadilo před provedením testu těsnosti.
7. Spusťte test těsnosti. Správně nainstalované nové těsnění by mělo poskytnout výsledek dobře v rámci prahu průchodu. Nárůst tlaku menší než 0,5 mbar/min je typický pro jednotku v dobrém stavu s čerstvým těsněním.

Pokud jednotka stále neprojde testem těsnosti po správně nainstalovaném novém těsnění, je problém jinde v systému a vyžaduje odbornou diagnostiku.

Co dělat, když autokláv neprojde testem těsnosti

Neúspěšná zkouška těsnosti není jen poznámka do protokolu údržby. Má okamžité provozní důsledky, které je třeba zvládnout, než bude péče o pacienta pokračovat.

Uložte do karantény všechna zatížení zpracovaná od posledního potvrzeného průchodu

Jakékoli nástroje sterilizované v dentálním autoklávu po posledním potvrzeném úspěšném testu těsnosti musí být považovány za potenciálně nesterilní a nesmí být klinicky používány, dokud nejsou znovu sterilizovány ve validované jednotce. Toto není konzervativní výklad – je to standardní odezva vyžadovaná podle EN 13060 a HTM 01-05 a je v souladu s pokyny CDC. Počet použitých zátěží závisí na tom, kdy byl zaznamenán poslední úspěšný test, proto je každodenní testování a přesné vedení záznamů provozně nezbytné. Praxe, která testuje každý týden a zjistí selhání, může vyžadovat karanténu až na týdenní zatížení přístrojů.

Vyřaďte jednotku z provozu

Autokláv by se neměl používat ke sterilizaci nástrojů pacienta, dokud nebude závada opravena a neprojde testem těsnosti. Pokud má praxe druhý autokláv, přejděte na něj. Pokud ne, implementujte svůj pohotovostní plán pro přepracování nástrojů – to může zahrnovat použití nástrojů na jedno použití, odložení postupů, které nejsou urgentní, nebo odeslání nástrojů do externího zařízení pro přepracování.

Než zavoláte technika, proveďte první kontroly

Před naplánováním servisního hovoru může vyškolený personál vyloučit nejjednodušší příčiny:

• Zkontrolujte a vyčistěte těsnění dveří. Spusťte test znovu.
• Zkontrolujte hladinu a kvalitu vody v nádrži.
• Ujistěte se, že jsou dveře zcela zajištěny – některé jednotky umožňují falešnou polohu západky, která nezajistí těsnění.
• Pokud je těsnění viditelně poškozené, vyměňte jej a znovu otestujte.

Pokud jednotka po těchto kontrolách znovu selže, obraťte se na servisního technika. Při pokusu o prozkoumání elektromagnetických ventilů, odvaděčů páry nebo vnitřních hadic bez řádného školení a nástrojů riskujete další poškození a ztrátu jakékoli zbývající záruky.

Interpretace výsledků testu netěsnosti: Projděte okraje a varovné zóny

Ne všechny úspěšné výsledky jsou stejně uklidňující. Zubní autokláv, který trvale prochází rychlostí 1,2 mbar/min – těsně pod typickým limitem 1,3 mbar/min – není ve stejném stavu jako autokláv, který prochází rychlostí 0,3 mbar/min. Sledování skutečné rychlosti nárůstu tlaku v průběhu času, nejen výsledku vyhovění/neúspěchu, poskytuje včasné varování před zhoršujícím se těsněním dříve, než způsobí úplné selhání.

Některé softwarové a servisní platformy pro správu zubních autoklávů nyní umožňují automatické sledování trendů údajů o testech těsnosti. Pro praktiky bez takového softwaru stačí udržovat jednoduchou tabulku s datem a naměřenou rychlostí, aby bylo možné zaznamenat zhoršující se trend v průběhu týdnů nebo měsíců.

Testování těsnosti jako součást širšího programu ověřování autoklávu

Zkouška těsnosti je jednou složkou ověřovacího programu, nikoli jeho celým. Zubní autokláv, který projde testem těsnosti, stále nemusí být sterilizován, pokud jsou ostatní parametry mimo rozsah. Kompletní rutinní testovací program pro dentální autokláv zahrnuje:

• Denní zkouška těsnosti — potvrzuje integritu komory před klinickým použitím
• Bowieho-Dickova nebo helixová zkouška — ověřuje pronikání páry v předvakuových autoklávech; běží na začátku každého dne na jednotkách třídy B
• Chemické indikátory — Integrační indikátory třídy 5 nebo třídy 6 umístěné uvnitř každé zátěže pro potvrzení podmínek procesu
• Biologické indikátory — proužky spór (typicky Geobacillus stearothermophilus) probíhají alespoň jednou týdně, aby se potvrdila účinnost sterilizace; některé pokyny doporučují pro každou zátěž pro vysoce rizikové nástroje
• Roční výkonnostní kvalifikace (PQ) — formální opětovné ověření celého procesu sterilizace provedené kvalifikovaným technikem, včetně mapování teploty a ověření parametrů cyklu

Zkouška těsnosti je nejrychlejší a nejčastější kontrolou v tomto programu, a právě proto má takovou provozní hodnotu. Trvá méně než 20 minut a poskytuje okamžitou zpětnou vazbu o integritě komory předtím, než se do cyklu zapojí jakékoli zatížení nástroje.

U zubních ordinací, kteří si kupují nový autokláv nebo nahrazují stávající jednotku, mějte na paměti, že počáteční kvalifikace dentálního autoklávu zahrnuje tři po sobě jdoucí úspěšné testy těsnosti jako součást procesu kvalifikace instalace (IQ) podle EN 13060. Tím se stanoví základní výkon jednotky před zahájením klinického použití.

Výběr dentálního autoklávu se spolehlivým výkonem testu těsnosti

Ne všechny dentální autoklávy zvládají testování těsnosti se stejnou úrovní automatizace, hlášení a konzistence. Při hodnocení modelů mají následující vlastnosti přímo vliv na spolehlivost a použitelnost funkce testu těsnosti:

• Automatizované testovací programy s kvantitativním výstupem: Jednotky, které hlásí skutečnou rychlost nárůstu tlaku (např. 0,6 mbar/min), spíše než pouze výsledek vyhovuje/nevyhovuje, umožňují sledování trendu. To je významná výhoda při řízení praxe.
• Integrovaný tisk nebo export dat: Autoklávy s vestavěnými tiskárnami nebo USB/síťový export dat zjednodušují vedení záznamů a snižují riziko chyb v dokumentaci. Pro regulovaná prostředí jsou preferovány modely vyhovující požadavkům na výstup dat EN 13060 přílohy B.
• Přístupný design těsnění: U některých dentálních autoklávů je výměna těsnění dvířek bez nářadí a trvá 5 minut. Jiné vyžadují částečnou demontáž mechanismu dveří. Vzhledem k tomu, že těsnění jsou často vyměňována, má tato konstrukční volba skutečné dopady na náklady na údržbu po dobu životnosti autoklávu.
• Specifikace robustní vakuové pumpy: Vakuová pumpa je jádrem provádění testu těsnosti. Autoklávy s bezolejovými čerpadly mají tendenci vyžadovat méně údržby než rotační lamelová čerpadla s olejovými systémy, ale mohou dosahovat nižších konečných hloubek vakua. Ujistěte se, že specifikace pumpy odpovídá typu cyklu – dentální autokláv třídy B provádějící několik předvakuových pulzů za cyklus vyžaduje od pumpy více než jednotka třídy S.
• Certifikace EN 13060 třídy B: Pro zubní ordinace sterilizující zabalené nástroje, duté předměty a porézní předměty je v mnoha evropských zemích povinná certifikace třídy B. Autoklávy třídy B procházejí přísnějšími zkouškami – včetně kvalifikace na zkoušku těsnosti – než jednotky třídy S nebo třídy N, což se odráží v jejich průběžné výkonnosti v provozu.

Školení zaměstnanců a kompetence pro testování těsnosti

Testování těsnosti je pouze tak spolehlivé, jak spolehlivá je osoba, která je provádí. Nesprávný zkušební provoz – například na studeném autoklávu, s ne zcela zajištěnými dveřmi nebo s nečistotami na dosedací ploše těsnění – povede k nespolehlivému výsledku. Jak falešná propustka, tak falešná chyba mají důsledky: falešná propustka vystavuje pacienty riziku, zatímco falešná chyba zbytečně vyřazuje funkční autokláv z provozu.

Personál odpovědný za provoz autoklávu by měl absolvovat zdokumentované školení, které zahrnuje:

• Účel zkoušky těsnosti a co znamená porucha pro bezpečnost přístroje
• Správný postup přípravy pro konkrétní používaný model autoklávu
• Jak spustit, sledovat a zaznamenávat test
• Rozhodovací strom pro neúspěšný výsledek – koho upozornit, co dělat se zátěžemi v karanténě, jak událost zdokumentovat
• Jak zkontrolovat a vyčistit těsnění dveří a kdy eskalovat vedení nebo servisnímu technikovi

Školení by se mělo opakovat vždy, když je do praxe zaveden nový model autoklávu, kdykoli nový zaměstnanec převezme odpovědnost za dekontaminaci, a alespoň jednou ročně jako opakovací. Kompetence by měla být hodnocena prakticky, nikoli pouze prostřednictvím písemných testů – sledování zaměstnance, jak skutečně postup provádí, je jediným spolehlivým způsobem, jak potvrdit, že jej v reálných podmínkách zvládá správně.

Dokumentace školení je stejně důležitá jako školení samotné. V případě regulační inspekce nebo incidentu v oblasti bezpečnosti pacientů tvoří záznamy o školení kritickou část důkazu, že praxe provozuje kontrolovaný a řízený proces dekontaminace.
